เครื่องเจียรเม็ดมีด CNC Peripheral

ในฐานะหนึ่งในผู้ผลิตเครื่องเจียร CNC Peripheral Inserts Grinding Machines ชั้นนำในประเทศ TXMC มีสำนักงานใหญ่ในเมืองเหวินหลิง เจ้อเจียง ด้วยความเชี่ยวชาญด้านเครื่องมือกว่า 20 ปี บริษัทจัดการห่วงโซ่เต็มรูปแบบตั้งแต่ R&D ไปจนถึงการค้า โดยให้บริการใน 128 ประเทศ กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยเครื่องเจียรที่มีความแม่นยำสำหรับดอกสว่าน ดอกต๊าป เครื่องมือกลึง และอุปกรณ์ต่อพ่วง และ TXMC มุ่งหวังที่จะสร้างมูลค่าในอนาคตร่วมกับคุณ
รุ่น: TX-SE400

ส่งคำถาม

รายละเอียดสินค้า

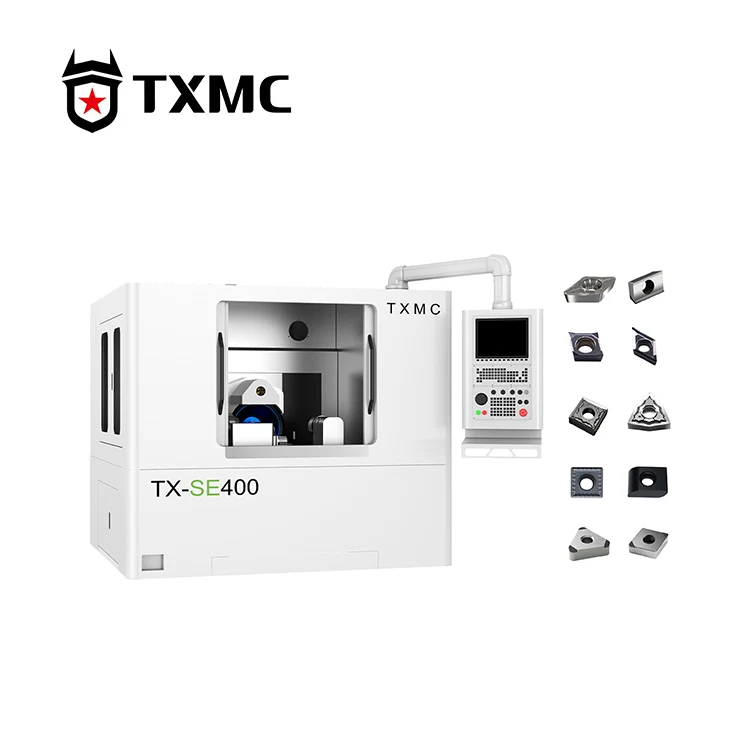

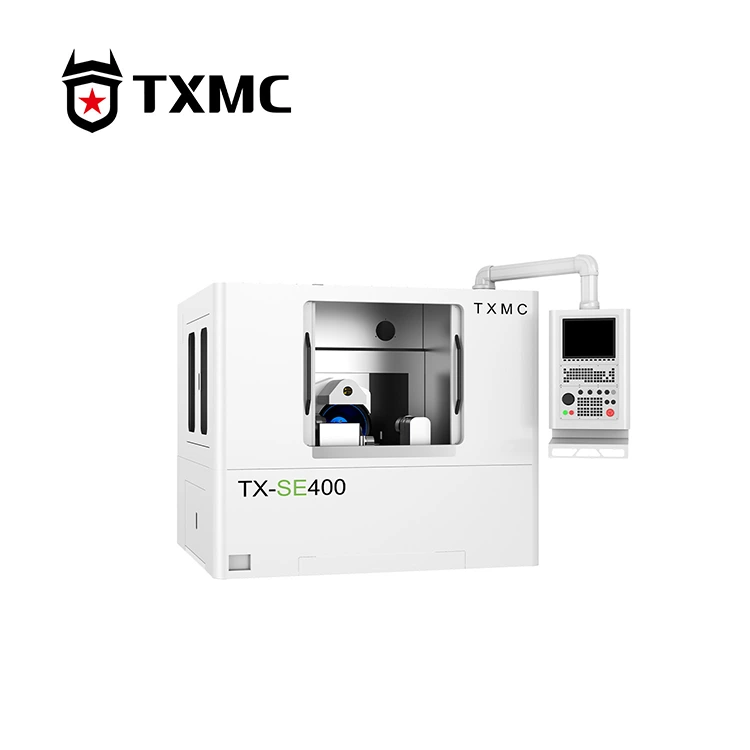

เครื่องเจียรเม็ดมีดอุปกรณ์ต่อพ่วง CNC ยี่ห้อ TXMC TX-SE400 เป็นเครื่องจักรเฉพาะสำหรับการเจียรขอบด้านนอกของเม็ดมีดแบบถอดเปลี่ยนได้ ไม่เพียงแต่ช่วยให้สามารถลบมุมเม็ดมีดด้านเดียวได้ แต่ยังพัฒนาความสามารถในการเจียรเม็ดมีดที่ไม่ได้มาตรฐานอย่างสร้างสรรค์อีกด้วย สำหรับการเจียรเส้นโค้งและม้วนที่ซับซ้อน การตั้งค่าการตัดเฉือนสามารถทำได้ด้วยการคลิกเพียงครั้งเดียวโดยการนำเข้าแบบเขียน

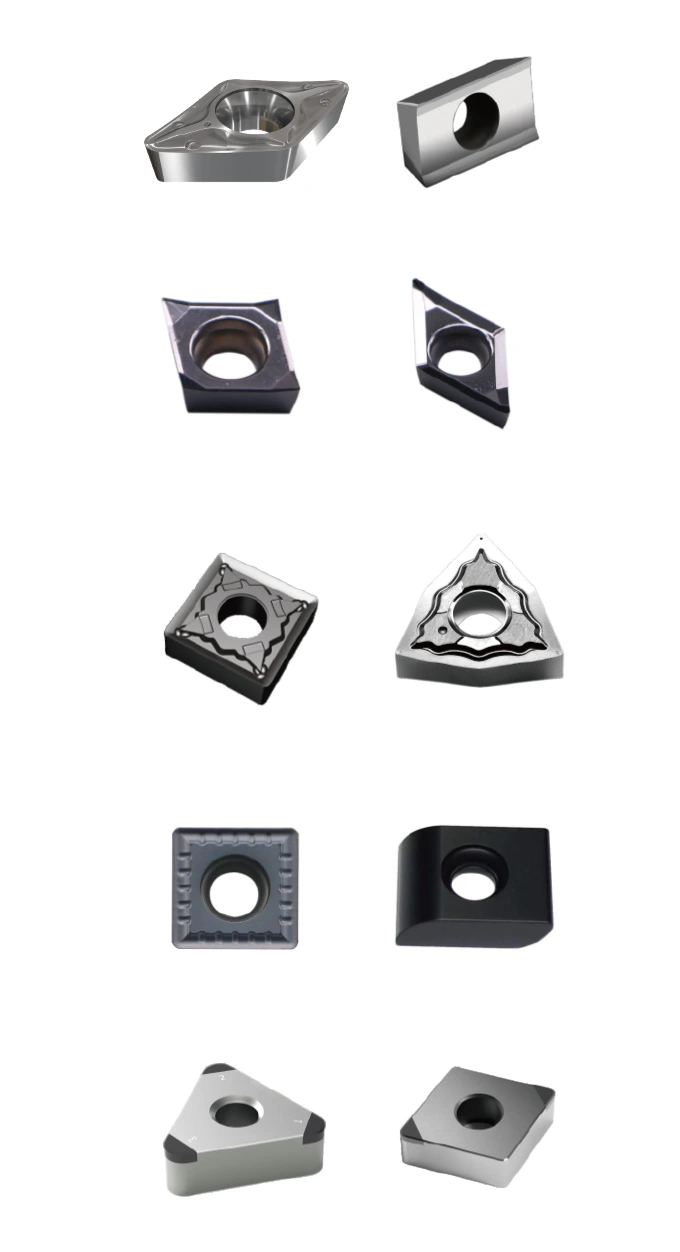

CNC Peripheral Inserts Grinding Machine

พารามิเตอร์ผลิตภัณฑ์

วงกลมขั้นต่ำของส่วนแทรก	2.8มม	ความเร็วการหมุนสูงสุดของแกน B	360°/วินาที
วงกลมของเม็ดมีดที่จำกัดขอบเขตสูงสุด	40มม	ความแม่นยำของตำแหน่งแกน B	0.005°
เส้นผ่านศูนย์กลางของล้อเจียร	400มม	ความแม่นยำในการวางตำแหน่งแกน B ซ้ำ	0.002°
ความเร็วแกนหมุนสูงสุด	2000 รอบ/นาที	ช่วงการหมุนของแกน C	-90°~ +28°
กำลังมอเตอร์แกนหมุน	5.5KW	ความเร็วการหมุนสูงสุดของแกน C	150°/วินาที
การเดินทางในแกน X	100มม	ความแม่นยำของตำแหน่งแกน C	6 อาร์ควินาที
ความเร็วเคลื่อนที่สูงสุดของแกน X	10,000 มม./นาที	ความหนาในการหนีบสูงสุด	25มม
ความแม่นยำของตำแหน่งแกน X	0.002 มม	แรงดันในการหนีบ	500~9000N
ความแม่นยำในการวางตำแหน่งแกน X ซ้ำ	0.001มม	แรงดันอากาศอัด	0.6MPa
joumey แกน Y	200มม	โหมดการปรับ	การปรับออนไลน์
ความเร็วในการเคลื่อนที่สูงสุดของแกน Y	10,000 มม./นาที	กำลังไฟฟ้าทั้งหมด	30 เควีเอ
ความแม่นยำของตำแหน่งแกน Y	0.002มม	น้ำหนักเครื่อง	4000กก
ความแม่นยำในการวางตำแหน่งแกน Y ซ้ำ	0.001มม	ขนาด	230x195x195ซม

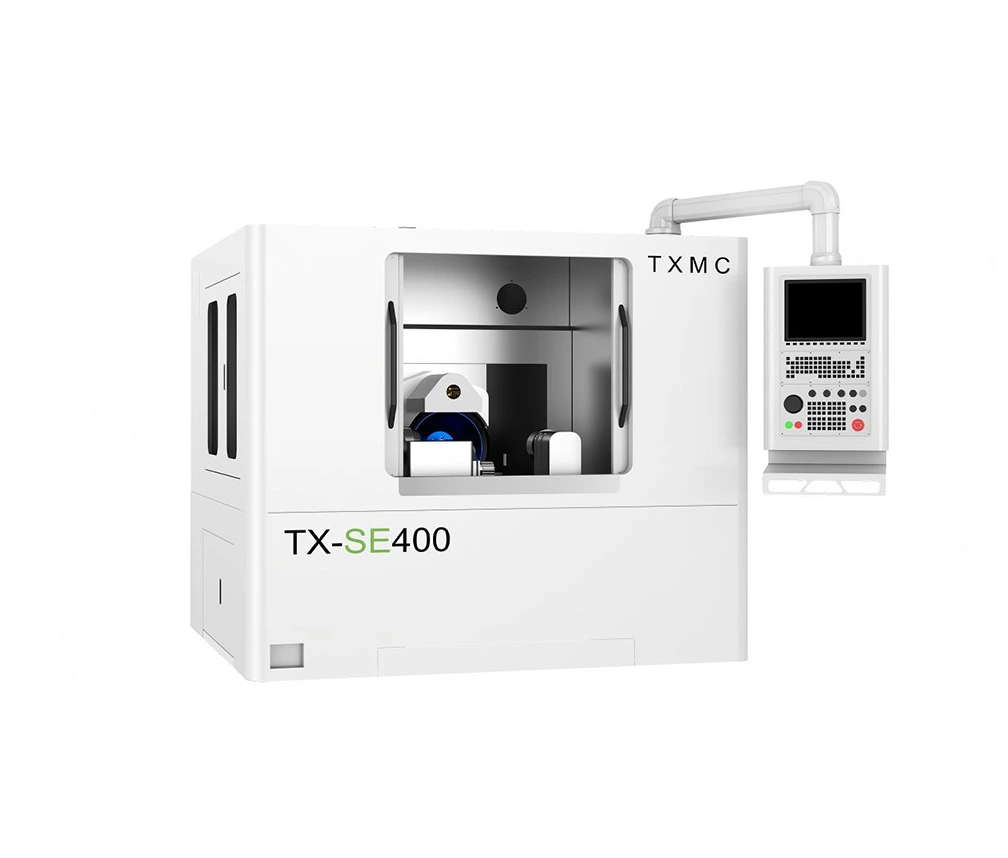

CNC Peripheral Inserts Grinding Machine

เรียนรู้เพิ่มเติม

เครื่องเจียรเม็ดมีด CNC Peripheral มีโครงสร้างที่เป็นประโยชน์อย่างยิ่ง แกน X และ Y ใช้รางลูกกลิ้งความแม่นยำสูง HIWIN กับมอเตอร์เชิงเส้นตรง Akribis แกน B ใช้มอเตอร์ขับเคลื่อนโดยตรง DD ที่มีโครงสร้างที่ได้รับการจดสิทธิบัตร และแกน C ใช้โต๊ะหมุนเฟืองตัวหนอนพร้อมตัวเข้ารหัสมุมตารางเวลา เพื่อให้บรรลุความแม่นยำในการทำซ้ำที่ 6 อาร์ควินาที การออกแบบโดยรวมให้เสียงรบกวนน้อยที่สุด ความผันผวนของแรงบิดต่ำ มีความแข็งสูงมาก และการทำงานที่ไม่ต้องบำรุงรักษาในระยะยาว สปินเดิลไฟฟ้าซิงโครนัสแรงบิดสูง 5.5KW ใช้การจัดการแรงบิดอย่างต่อเนื่อง ให้ความแข็งแกร่ง ต้านทานการสั่นสะเทือน และอายุการใช้งานยาวนาน ส่งผลให้แรงตัดเพิ่มขึ้นและการทำงานที่เงียบยิ่งขึ้น มีหัววัด KEYENCE ติดตั้งอยู่ ซึ่งช่วยให้สามารถวัดขนาดเส้นรอบวงภายนอกของเม็ดมีดได้อย่างเหมาะสม และชดเชยมาโครที่จุดศูนย์กลาง ทำให้มั่นใจได้ถึงความสม่ำเสมอในขนาดวงกลมที่อยู่ภายในและมุมหลบ
