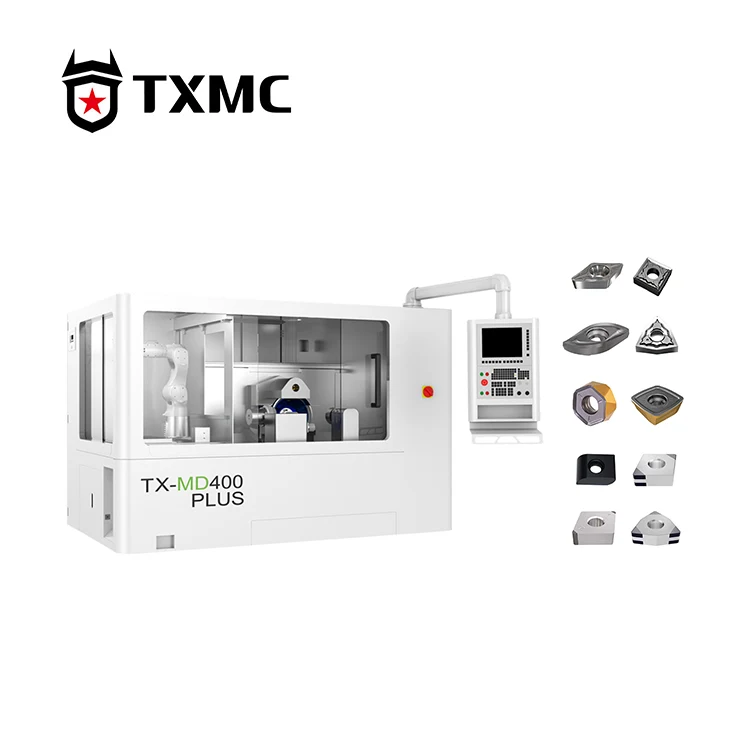

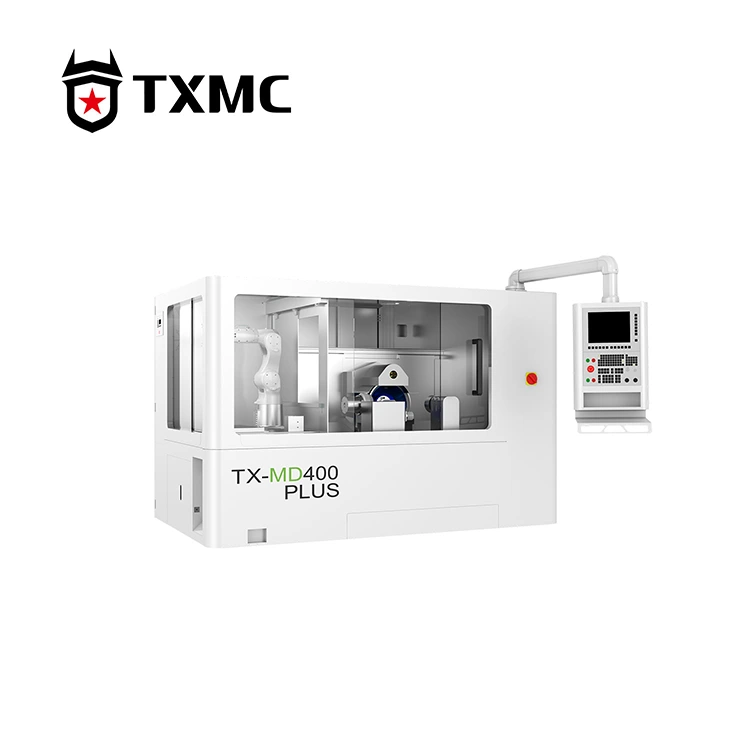

CNC แทรกเครื่องบดการประมวลผลใบมีดกลม

โรงงานในจีนของ TXMC มุ่งเน้นไปที่การผลิตใบมีดกลมสำหรับเครื่องเจียร CNC Inserts และเครื่องมือลับคมเครื่องมือ ด้วยทีมงาน R&D มืออาชีพและการควบคุมคุณภาพอย่างเข้มงวด เราจึงสามารถนำเสนอโซลูชั่นเครื่องมือที่มีความเสถียร แม่นยำ และมีประสิทธิภาพทั่วประเทศ อุปกรณ์ของเราถูกนำไปใช้อย่างประสบความสำเร็จในอุตสาหกรรมต่างๆ เช่น ฮาร์ดแวร์และยานยนต์ โดยได้รับชื่อเสียงอันแข็งแกร่งผ่านนวัตกรรมทางเทคโนโลยีและงานฝีมือ

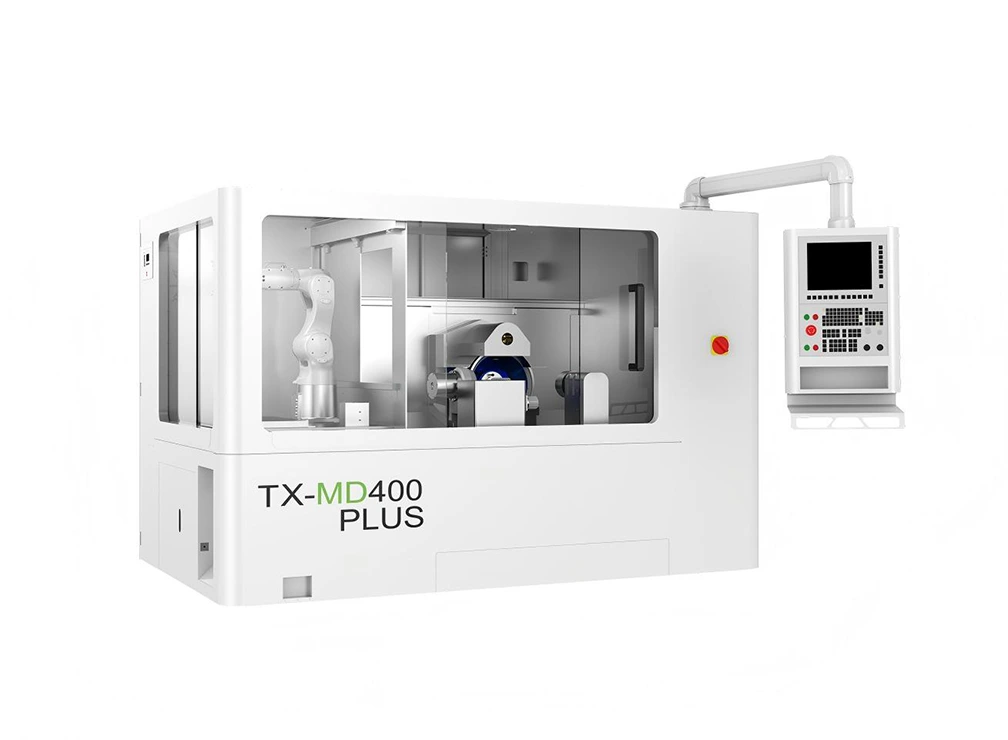

รุ่น: TX-MD400 PLUS

ส่งคำถาม

รายละเอียดสินค้า

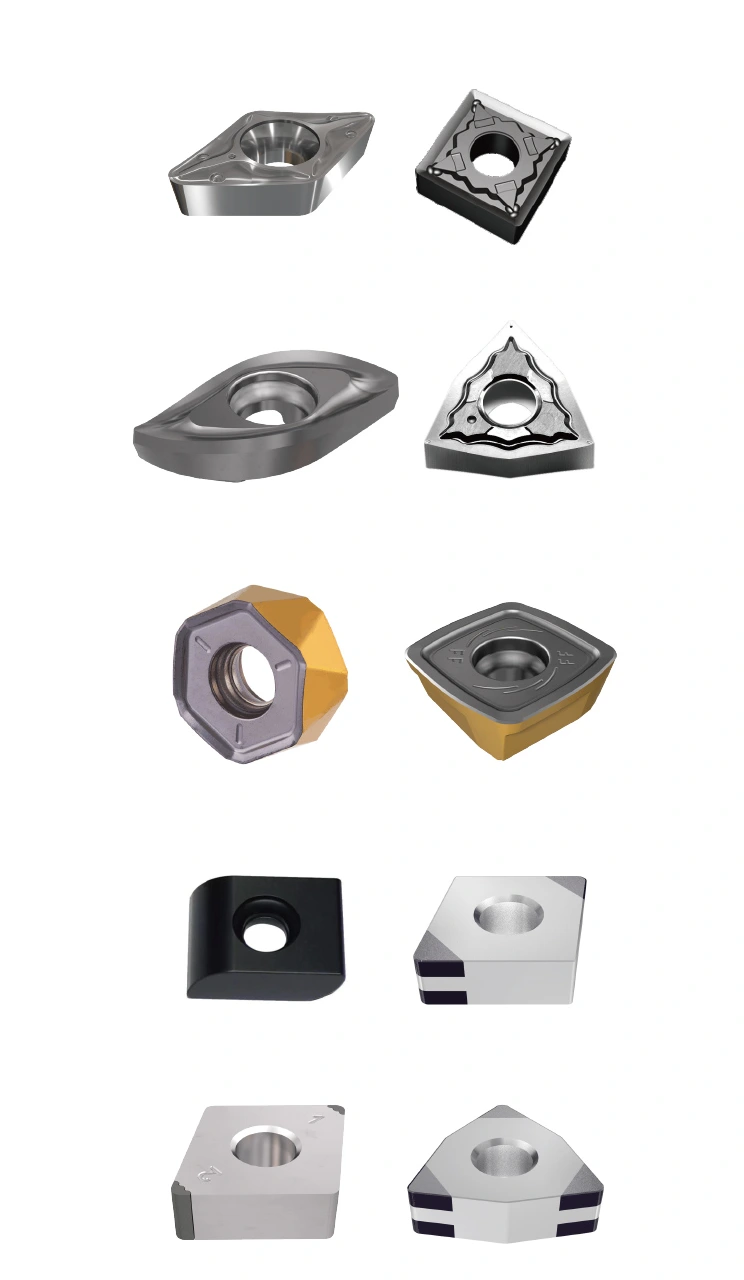

ใบมีดกลมสำหรับการประมวลผลเม็ดมีด CNC ของ TXMC ยี่ห้อ TX-MD400 PLUS ได้รับการออกแบบมาโดยเฉพาะสำหรับการเจียรเม็ดมีดแบบถอดเปลี่ยนได้ และสามารถทำการลบมุมสองด้านได้ในการตั้งค่าครั้งเดียว เครื่องจักรมีความสามารถในการเจียรเม็ดมีดที่ไม่ได้มาตรฐานเป็นพิเศษ ซึ่งช่วยให้ตั้งค่าการตัดเฉือนได้อย่างรวดเร็วสำหรับส่วนโค้งที่ซับซ้อน การม้วนเข้า และความต้องการการเจียรเฉพาะอื่นๆ เพียงแค่นำเข้าแบบ นอกจากนี้ยังมีฐานข้อมูลพร้อมข้อกำหนดสำหรับเม็ดมีดมาตรฐาน ISO ทั้งหมด ช่วยให้ผู้ปฏิบัติงานดำเนินการตัดเฉือนเม็ดมีดได้ง่ายๆ โดยการป้อนพารามิเตอร์ที่เหมาะสมตามความต้องการของกระบวนการ

Water Cooled Model Automatic Cutters Grinding Machine

พารามิเตอร์ผลิตภัณฑ์

วงกลมขั้นต่ำของส่วนแทรก	2.8มม	ความเร็วการหมุนสูงสุดของแกน B	360°/วินาที
วงกลมของเม็ดมีดที่จำกัดขอบเขตสูงสุด	40มม	ความแม่นยำของตำแหน่งแกน B	0.005°
เส้นผ่านศูนย์กลางของล้อเจียร	400มม	ความแม่นยำในการวางตำแหน่งแกน B ซ้ำ	0.002°
ความเร็วแกนหมุนสูงสุด	2000 รอบ/นาที	ช่วงการหมุนของแกน C	-90°~ +28°
กำลังมอเตอร์แกนหมุน	12KW	ความเร็วการหมุนสูงสุดของแกน C	150°/วินาที
การเดินทางในแกน X	160มม	ความแม่นยำของตำแหน่งแกน C	6 อาร์ควินาที
ความเร็วเคลื่อนที่สูงสุดของแกน X	10,000 มม./นาที	ความหนาในการหนีบสูงสุด	25มม
ความแม่นยำของตำแหน่งแกน X	0 .002 มม	แรงดันในการหนีบ	500~9000N
ความแม่นยำในการวางตำแหน่งแกน X ซ้ำ	0.001มม	แรงดันอากาศอัด	0.6MPa
joumey แกน Y	580มม	โหมดการปรับ	การปรับออนไลน์
ความเร็วในการเคลื่อนที่สูงสุดของแกน Y	10,000 มม./นาที	กำลังไฟฟ้าทั้งหมด	30 เควีเอ
ความแม่นยำของตำแหน่งแกน Y	0.002มม	น้ำหนักเครื่อง	6,000KGS
ความแม่นยำในการวางตำแหน่งแกน Y ซ้ำ	0.001มม	ขนาด	295x190x211ซม

Water Cooled Model Automatic Cutters Grinding Machine

เรียนรู้เพิ่มเติม

ใบมีดกลมสำหรับการประมวลผลเม็ดมีด CNC มีคุณสมบัติการกำหนดค่าแกนที่ได้รับการปรับปรุง แกน X และ Y ใช้รางลูกกลิ้งความแม่นยำสูงของ THK พร้อมด้วยมอเตอร์เชิงเส้นตรง Akribis ในขณะที่แกน B และ C ใช้มอเตอร์ขับเคลื่อนโดยตรง DD ที่มีโครงสร้างที่ได้รับการจดสิทธิบัตรซึ่งให้เสียงรบกวนต่ำ การเปลี่ยนแปลงแรงบิดต่ำ และมีความแข็งแกร่งสูงเป็นพิเศษ ทำให้สามารถดำเนินการได้โดยไม่ต้องบำรุงรักษาในระยะยาว ในแง่ของกำลัง มีสปินเดิลไฟฟ้าแบบซิงโครนัสของไต้หวันขนาด 12kW ที่ให้ความแข็งแกร่ง ทนต่อแรงกระแทก และความทนทานผ่านการควบคุมแรงบิดคงที่ ส่งผลให้แรงเจียรเพิ่มขึ้นและการทำงานที่เงียบยิ่งขึ้น ใช้หัววัด KEYENCE เพื่อวัดเส้นรอบวงด้านนอกของเครื่องมือตัดอย่างแม่นยำ และชดเชยมาโครที่ศูนย์กลางเพื่อให้ได้ขนาดวงกลมด้านในที่แม่นยำ ตัวเครื่องทำจากเหล็กหล่อสีเทาเกรด HT300 ซึ่งมีโครงสร้างที่มั่นคงและไม่เสียรูปง่ายหลังจากการเสื่อมสภาพตามธรรมชาติ และมีความทนทานต่อแรงกระแทกได้ดีเยี่ยม
